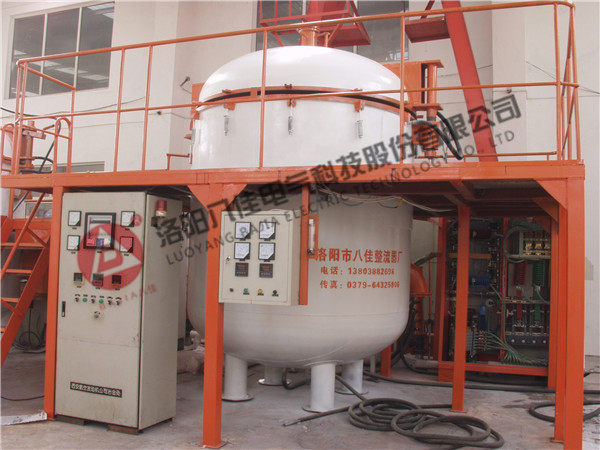

真空石墨煅烧炉：原理与结构深度解析在现代工业制造领域，真空石墨煅烧炉凭借其好的性能，成为石墨材料加工等关键环节的核心设备。深入理解其工作机制与构造设计，不仅有助于优化设备操作，更能显著提升生产效能与成品质量。以下是洛阳八佳电气对真空石墨煅烧炉工作原理与结构组成的详细阐述。工作原理剖析加热机制：真空石墨煅烧炉的核心加热元件为石墨发热体。当电流流经石墨发热体时，依据焦耳定律，电能迅速转化为热能。石墨材料因其出色的导电性和耐高温特性，能在短时间内释放大量热量，为炉内物料的煅烧提供充足热源。炉内温度可根据工艺需求灵活调节，高可达1500℃至3000℃，足以引发石墨物料的一系列物理化学变化，满足多样化的生产需求。真空与气氛调控：真空系统是真空石墨煅烧炉不可或缺的组成部分。通过真空泵等效率高的设备，炉内空气被迅速抽出，形成高真空环境，真空度可低至10⁻²Pa或更低。在此环境下，物料煅烧过程避免了与氧气的接触，有效防止了氧化等不利反应。同时，根据特定工艺要求，可通过气体充入系统向炉内精确引入特定气体，如惰性气体氩气、氮气等。这些气体在高温条件下与物料发生相互作用，促进特殊化学反应，进一步优化物料性能，满足特定产品的生产标准。结构组成详解炉体构造：炉体作为设备的主体支撑，采用耐高温、高强度的材料制成。外壳通常选用优质钢材，内部则衬有多层耐高温陶瓷纤维等效率高的隔热材料。这种设计不仅确保了炉体能够承受高温环境，还显著减少了热量损失，维持了炉内温度的稳定性。同时，炉体具备良好的密封性能，通过特殊密封结构和材料，有效阻止外界空气进入，保持炉内真空或特定气氛环境。加热系统配置：加热系统以石墨发热体为核心，发热体形状多样，包括棒状、丝状等，根据炉体尺寸和加热需求进行合理布局。为确保加热均匀性，发热体通常分布在炉体四周及底部等关键位置。此外，加热系统还配备了先进的控温装置，通过热电偶等温度传感器实时监测炉内温度，并将数据反馈给控制系统。控制系统根据预设温度值，自动调节加热功率，实现炉内温度的精确控制。真空与气体充入系统构成：真空系统由真空泵、真空阀门和真空管道等组件构成。真空泵作为核心设备，负责快速抽取炉内空气，建立真空环境。真空阀门则用于控制气体流量和流向，确保真空系统的稳定运行。气体充入系统则包括气体储存罐、减压装置和流量控制仪表。气体储存罐储存着工艺所需的各类气体，减压装置将高压气体降压至适宜压力，流量控制仪表则精确调节充入炉内气体的流量，以满足不同工艺对炉内气氛的严格要求。真空石墨煅烧炉凭借其独特的工作原理和精心设计的结构组成，实现了物料煅烧的效率高与精准，在现代工业生产中发挥着举足轻重的作用。

真空石墨煅烧炉：绿色科技重塑高温材料制备在全球绿色发展浪潮推动下，工业领域正积极寻求环保与效率高的协同发展路径。真空石墨煅烧炉作为石墨材料制备的核心设备，通过一系列创新技术革新，在保障生产效率的同时，大幅降低了对环境的影响，实现了绿色转型。热能优化与余热回收真空石墨煅烧炉在热能管理方面取得显著突破。余热回收式预热装置成为节能关键，它利用煅烧冷却阶段产生的高温尾气（温度可达800-1000℃），通过效率高的换热器对即将进入炉内的石墨原料进行预热。换热器采用翅片式结构，增大了换热面积，换热效率可达90%以上。经过预热，石墨原料的温度可从室温提升至300-500℃，显著节省后续加热所需能源。在年产万吨级的石墨生产线上，该预热装置每年可节约标准煤1500吨，减少二氧化碳排放4000吨。更为先进的是，余热发电一体化方案将真空煅烧炉的余热转化为电能。系统采用有机朗肯循环（ORC）技术，利用煅烧冷却阶段180-300℃的余热加热低沸点有机工质，使其气化推动涡轮发电机发电。每处理1吨石墨可产生30-50kWh电能，这些电能可直接用于驱动真空泵、风机等辅助设备。余热驱动的吸附式制冷系统进一步优化了能源利用。该系统以煅烧冷却阶段产生的120-180℃余热为热源，采用硅胶-水吸附制冷工质对，可产生7℃的冷冻水，用于冷却真空泵的润滑油和电气控制柜。系统的制冷系数可达0.4-0.6，每回收100kW的余热，可产生40-60kW的制冷量。智能控制系统与精准节能现代真空石墨煅烧炉采用自适应压力调控策略，根据煅烧过程的实时需求动态调整炉内压力。系统通过压力传感器采集炉内压力数据，结合物料的失重率、温度变化等参数，利用模糊控制算法自动调节抽气速率和保护气体流量。在石墨化阶段，当检测到物料失重速率加快时，系统自动增加抽气速率，将真空度从10⁻³ Pa提升至10⁻⁴ Pa，促进杂质气体排出；在保温阶段，则适当降低真空度至10⁻² Pa，减少高温下石墨的挥发损失。该策略使煅烧过程的压力波动范围控制在±0.2 Pa，相比固定压力工艺，产品的密度一致性提高18%。智能化物料装载规划系统进一步优化了能源利用效率。系统通过三维建模和优化算法，结合炉内温度场分布模拟结果，生成科学装载方案。对于大尺寸石墨电极，系统会根据电极的长度和直径，规划其在炉内的摆放角度和间距；对于小颗粒石墨粉体，则采用分层平铺与定点堆积相结合的方式，避免传热不均。环保设计与废气处理创新真空石墨煅烧炉的密封性能直接关系到能源消耗和环境影响。自愈合密封结构采用形状记忆合金与柔性密封材料复合设计，当密封部位因热膨胀或机械振动出现微小缝隙时，温度升高会触发形状记忆合金恢复原始形状，对缝隙产生挤压，同时氟橡胶在高温下软化并填充缝隙，实现密封的自修复。在废气处理方面，现代系统采用多级处理装置：气水分离器、洗涤塔和活性炭吸附装置协同工作。废气首先进入气水分离器，将大部分粉尘分离并随水流入集水池；随后气体进入洗涤塔，通过水、气逆流接触进一步去除粉尘和可溶性有机物；进入活性炭吸附装置，去除VOC、非甲烷总烃等有机气体，去除率可达75%以上。这种处理方案使活性炭使用寿命增加5倍以上，大幅降低运行成本。洗涤塔内采用多层设计：除雾填料层厚度为120-160mm，其下方设置两层喷淋层和两层空心球填料层，交替排列，确保处理效果。资源循环利用与材料增值真空石墨煅烧炉在资源循环利用方面展现出显著优势。冷却系统余热回收将高温煅烧后的石墨制品释放的热量通过循环冷却水进行回收，加热后的冷却水可用于预热待煅烧原料或厂区供暖。对煅烧过程中产生的高温尾气进行余热回收，通过余热锅炉将尾气热量转化为蒸汽，用于发电或驱动其他生产设备。智能控制系统根据不同工况自动调整热量回收与分配方式，使能源回收效率提高25%-35%。在材料增值方面，真空石墨煅烧炉能够处理多种二次资源。针对含氟危废，设备通过分段式煅烧工艺，在800℃真空环境下实现氟元素99.5%的回收率，转化为高纯度氟化钙产品。对废旧硬质合金进行1600℃真空处理，可使钨、钴等金属回收纯度达99.9%，较传统工艺提升两个数量级。行业应用与绿色发展效益真空石墨煅烧炉的绿色特性在多个行业领域产生积极影响。在锂离子电池负极材料生产中，通过精确控制温度曲线与真空环境，使石墨层间距控制在0.335-0.337nm区间，确保锂离子快速嵌入/脱出，电池循环寿命突破2000次。在半导体材料制备中，真空煅烧炉通过精确控制氩气氛围与2300℃高温，促进硅碳原子按4H-SiC理想结构排列，将晶体缺陷密度控制在10³/cm²以下，使功率密度达到40W/mm，较传统硅基器件提升20倍。真空石墨煅烧炉还应用于超导材料研发领域，通过动态氧分压控制技术，在900-1100℃区间实现钇钡铜氧（YBCO）前驱体的均匀反应，使超导临界电流密度达到5MA/cm²，为先进电力设备和磁悬浮技术提供材料支撑。真空石墨煅烧炉通过热能优化、智能控制、环保设计和资源循环利用等技术革新，成功实现了绿色转型。它不仅提升了石墨材料的产品质量和性能，更通过节能减排、资源效率高的利用方式，推动了材料制备行业的可持续发展。随着绿色制造理念的深入，真空石墨煅烧炉的环保特性将进一步优化，为高温工业装备的绿色发展提供可行路径。其技术理念和创新模式也对其他高温处理设备的绿色升级具有借鉴意义。
