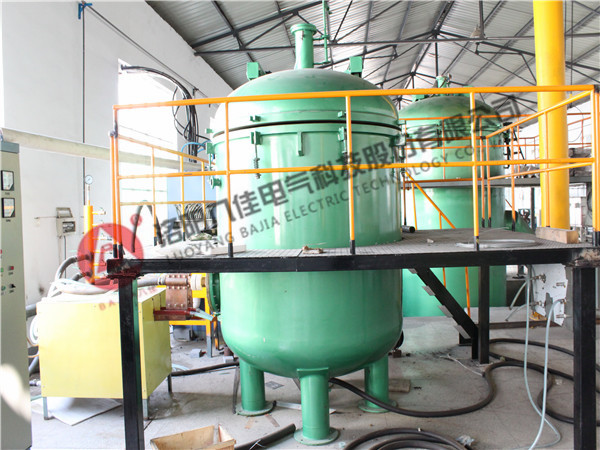

关于真空烧结炉组件介绍 　　真空烧结炉主要用于金属陶瓷材料、复合陶瓷材料、纳米相材料，梯度功能材料，介孔纳米热电材料，高熔点材料及耐火材料等材料的快速、高品位热压烧结。广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理，也可在充气保护情况下热压成形烧结。 　　下面介绍下炉体组成部分： 　　炉体部分：炉体为立式炉壳其内层为不锈钢制成的园筒外层为碳钢。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走，使炉壁温度不超过60℃，其上下法兰焊接为一个整体。中间开有红外测温孔(有保护气氛通气口)，热电偶测温孔、抽气孔及观察孔，铂铑热电偶有到温自动退出装置，红外测温观察孔有玻璃气吹防雾装置，操作人员使用的观察孔设有挡板。 　　炉体上是炉盖，它是有内外封头和法兰组成，中间水冷炉盖吊在启闭机构上，板动启动机构上的手柄可以将真空烧结炉炉盖升启10－15mm，炉盖上有压头，压力传感器、排气隔膜阀及炉盖锁紧装置。 　　炉底部分：它也是由内外封头和法兰组成，中间水冷，固定在炉体底部，有电极引入，下压头进气隔膜阀等组成，并装可调节高度位移传感器。 　　炉架上有上梁、炉架、底及立柱等组成，作为上下压头支座。 　　炉内发热元件采用石墨，保温材料采用石墨毡及石墨筒为隔热屏，上、下压头采用高强度石墨。 　　液压采用电动输入方式自动调节，配有液压锁及转向阀等相关装置，压力、位移均采用数显方式。 　　真空烧结炉真空系统采用2X-30机械泵(配电磁放气阀)及K-200油扩散泵，同时设有冷阱及机组。真空测量为复合真空计。真空系统还配有放气阀、充气阀，真空连接软管采用不锈钢金属软管。

　　真空烧结炉的安全操作准备工作 　　真空烧结炉操作前，要做好下列准备工作： 　　1．真空烧结炉的蓄水池之水必须充满，水中不得有杂质。 　　2．开动水泵，使其中频电源，真空炉感应圈、炉体冷却系统水循环正常，并调整水压控制在规定值。 　　3．检查真空烧结炉的真空泵电源系统，皮带盘皮带松紧，真空泵油是否位于油封观察孔中线。检查妥后，人工转动真空泵皮带盘，如无异常，可在关闭蝶阀的情况下，启动真空泵。 　　4．检查真空炉体内情况，要求真空炉体内上等卫生，感应圈绝缘良好，密封真空胶带具有弹性，尺寸合格。 　　5．检查真空烧结炉的杠杆手把启动是否灵活。 　　6．检查转动式麦氏真空计是否合乎要求。 　　7．检查石墨坩埚，装炉配件是否齐全。 　　在以上准备就绪后，接通电源，中频电源合闸，按中频启动规则，试启动变频，成功后停止变频，方可开真空烧结炉。
